立式浆液泵

无堵塞液下式渗滤液污水泵

发布日期:2019/1/28 19:29:27 来源: 阅读量(


YW型无堵塞液下式渗滤液污水泵产品概述

YW型无堵塞液下式渗滤液污水泵为立式液下式结构,工作时泵体浸在水中,液下深度可达0.5~5m,并采用独特的单叶片或双叶片叶轮结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。产品执行JB/T6525-92《离心式污水泵的技术条件》标准。主要适用于企业单位废水排放;城市污水处理厂排放系统;地铁、地下室、人防系统排水站;医院、宾馆、高层建筑污水排放;住宅区的污水排水站;市政工程,建筑工地中稀泥浆的排放;自来水厂的给水装置。液下式排污泵养殖场污水排放及农村农田灌溉。液下式排污泵勘探矿山及水处理设备配套。代替肩挑人担,吸送河泥。液下式排污泵使用条件水温≤ 60℃,液体PH值为4~10。

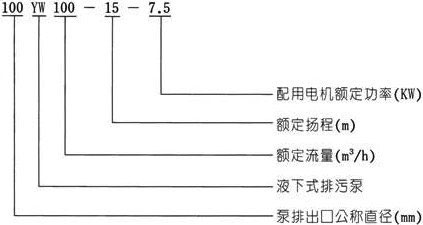

YW型无堵塞液下式渗滤液污水泵型号意义

YW型液下排污泵型号意义

YW型无堵塞液下式渗滤液污水泵产品用途

1、工厂、商业严重污染废水的排放。
2、城市污水处理厂排水系统。
3、住宅区的污水排水站。
4、人防系统排水站、自来水厂的给水装置。
5、医院、宾馆的污水排放。
6、市政工程、建筑工地。
7、勘探、矿山配套附机。
8、农村、沼气池、农田灌溉。

YW型无堵塞液下式渗滤液污水泵主要特点

1、可变的液位安装深度:机组为立式液下式结构,可根据用户的要求采用不同的液下安装深度,使用极为方便。
2、单管或双管安装:液下式排污泵根据用户要求选择不同的安装方式;可选择单管或双管安装。
3、降低维修成本:采用最新材料制作而成的机械密封,及优质的轴承,大大提高了密封的安全性和机组的可靠性。
4、过流能力强:特殊的叶轮防堵设计,确保了运行高效且无堵塞。

YW型无堵塞液下式渗滤液污水泵工作条件

1、排污泵系列产品在额定电压为380V,电源频率为50Hz时适用;
2、介质温度不超过40摄氏度,介质密度≤1150kg/m3,PH值在5-9范围之间;
3、海拔高度不超过1000米;
4、输送介质年粘度不超1000CP;
5、产品工作运行时必须完全潜入水中,但潜水深度不得超过10m;
6、产品材质主要为铸铁,不能用于强腐蚀性或含有强腐蚀性的介质中;

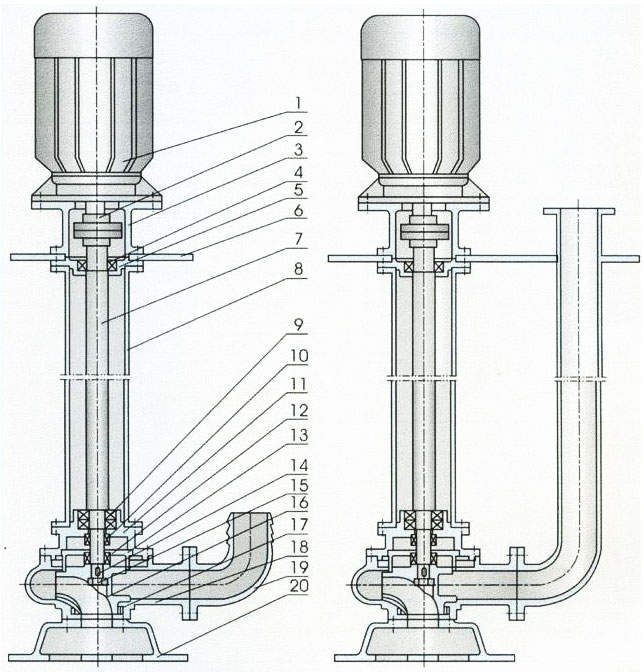

YW型无堵塞液下式渗滤液污水泵结构图

YW型液下排污泵结构图

1

电机

11

油室

2

联轴器

12

机械密封

3

电机座

13

后盖板

4

上轴承

14

5

上轴承座

15

叶轮螺母

6

安装盘

16

叶轮

7

加长轴

17

密封环

8

支撑管

18

泵体

9

下轴承

19

出水管

10

上机械密封

20

底盘

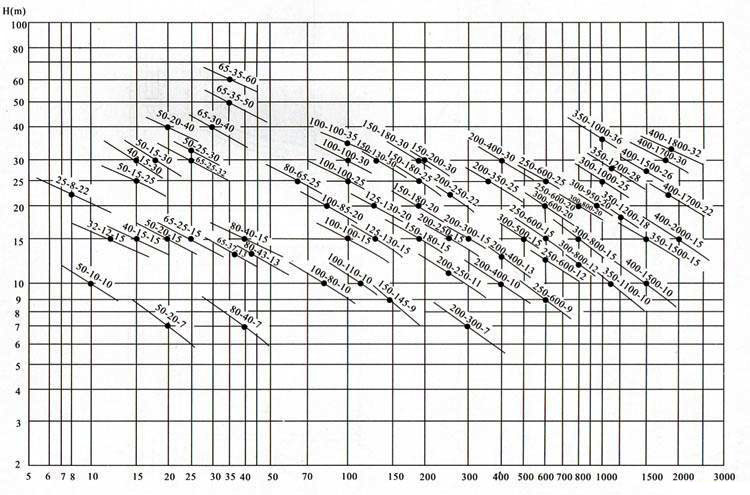

YW型无堵塞液下式渗滤液污水泵曲线图谱

YW型液下排污泵曲线图谱

YW型无堵塞液下式渗滤液污水泵技术参数

型号口径
(mm)
流量
(m³/h)
扬程
(m)
功率
(kw)
转速
(r/min)
效率
(%)
YW25-8-22-1.1258221.1282538.5
YW32-12-15-1.13212151.1282540
YW40-15-15-1.54015151.5284045.1
YW40-15-30-2.24015302.2284048
YW50-20-7-0.75502070.75139054
YW50-10-10-0.755010100.75139056
YW50-20-15-1.55020151.5284055
YW50-15-25-2.25015252.2284056
YW50-18-30-35018303288058
YW50-25-32-5.55025325.5290053
YW50-20-40-7.55020407.5290055
YW65-25-15-2.26525152.2284052
YW65-37-13-36537133288055
YW65-25-30-46525304289058
YW65-30-40-7.56530407.5290056
YW65-35-50-1165355011293060
YW65-35-60-1565356015293063
YW80-40-7-2.2804072.2142052
YW80-43-13-38043133288050
YW80-40-15-48040154289057
YW80-65-25-7.58065257.5290056
YW100-80-10-410080104144062
YW100-110-10-5.5100110105.5144066
YW100-100-15-7.5100100157.5144067
YW100-85-20-7.510085207.5144068
YW100-100-25-111001002511146065
YW100-100-30-151001003015146066
YW100-100-35-18.51001003518.5147065
YW125-130-15-111251301511146062
YW120-130-20-151251302015146063
YW150-145-9-7.515014597.5144063
YW150-180-15-151501801515146065
YW150-180-20-18.51501802018.5147075
YW150-180-25-221501802522147076
YW150-130-30-221501303022147075
YW150-180-30-301501803030147073
YW150-200-30-371502003037148070
YW200-300-7-1120030071197073
YW200-250-11-15200250111597074
YW200-400-10-222004001022147076
YW200-400-13-302004001330147073
YW200-250-15-18.52002501518.5147072
YW200-300-15-222003001522147073
YW200-250-22-302002502230147071
YW200-350-25-372003502537198075
YW200-400-30-552004003055148070
YW250-600-9-3025060093098074
YW250-600-12-372506001237148078
YW250-600-15-452506001545148075
YW250-600-20-552506002055148073
YW250-600-25-752506002575148073
YW300-800-12-45300800124598076
YW300-500-15-45300500154598070
YW300-800-15-55300800155598073
YW300-600-20-55300600205598075
YW300-800-20-75300800207598078
YW300-950-20-90300950209098080
YW300-1000-25-11030010002511098082
YW350-1100-10-553501100105598084.5
YW350-1500-15-903501500159098082.5
YW350-1200-18-903501200189098083.1
YW350-1100-28-13235011002813274083.2
YW350-1000-36-16035010003616074078.5
YW400-1500-10-754001500107598082.1
YW400-2000-15-13240020001513274085.5
YW400-1700-22-16040017002216074082.1
YW400-1500-26-16040015002616074083.5
YW400-1700-30-20040017003020074083.5
YW400-1800-32-25040018003225074082.1
YW500-2500-10-11050025001011074082
YW500-2600-15-16050026001516074083
YW500-2400-22-22050024002222074084
YW500-2600-24-25050026002425074082
